UPS


特性與優點

採用TI 高性能的DSP數位化控制,整機綜合性能更好。
採用先進的三電平逆變技術,具有更高品質的輸出波形和更高的整機效率。
具備冷開機功能,即可在未接市電,只接蓄電池的情況下啟動UPS設備。
輸入功率因素達0.999,大大提高電能利用率、減輕電網負荷、節省配電成本。
更智慧、更可靠的蓄電池充、放電管理,自動均浮充轉換,溫度補償功能,防止電池過充或欠充;根據負載大小自動調整放電終止電壓,大大提高電池組的使用壽命。
根據負載容量大小自動調節風機轉速,大大延長風機使用壽命。
ECO節能模式下,UPS系統效率99%以上,適合電網品質優良地區使用;可在5ms內快速切換回逆變模式。

手動維護旁路通道,保證機器在維修時仍然可以為負載提供不間斷的供電,大 大提高系統運行的可靠性和可維護性。

各功率模組自主獨立,無需嚴格匹配,可以線上熱插拔,隨需應變。

7英吋觸控式螢幕可提供UPS的運行狀態資訊、歷史事件記錄。

具有RS232、RS485、SNMP及多路輸入乾接點和輸出乾接點。

MODEL AHR-603K AHR-104K AHR-124K AHR-204K AHR-124K-277V  AHR-204K-277V
Capacity  VA / Watt 60kVA/54kW 100kVA/90kW 120kVA/108kW 200kVA/180kW 120kVA/120kW 200kVA/200kW
Power Module Capacity  10kVA/9kW  20kVA/18kW  20kVA/20kW
INPUT
Nominal Voltage 120/208V(3P4W + G) 220/380V(3P4W + G)  277/480V(3P4W + G)
Voltage Range ±15%(±10% / ±20% selectable) ±25% ( ±20% / ±15% selectable) ±15%(±10% / ±20% selectable)
Frequency Range 50/60Hz ±10%(±5% selectable)
Bypass Synchronization  50/60Hz ±5%(±10% selectable)
Bypass Voltage Range +15% ( +10% / +20% selectable)
-20% (-15%  / -30% selectable)
Power Factor ≥0.99
Total Harmonic Distortion (THDi) Linear load(full load) ≤3%;Non-linear load(full load) ≤5%
OUTPUT
Voltage 120/208V(3P4W+G or 3P3W+G) 220/380V(3P4W+G or 3P3W+G)  277/480V(3P4W+G or 3P3W+G)
Voltage Regulation ±1%(Static)
Frequency Synchronized (AC mode);50/60Hz ± 0.2%(Battery mode)
Phase Difference Balanced load: ≤2°;Unbalanced load: ≤5°
Total Harmonic Distortion (THDv)  Linear load: ≤3%;Non-linear load: ≤6%
Bypass Inverter Transfer Time Synchronized:0ms;Asynchronous<20ms
Efficiency AC mode: ≥92.5%;Battery mode: ≥95% AC mode ≥94%;Battery mode ≥97% AC mode ≥95%;Battery mode ≥97%
Overload Capability 125% : 10 minutes
Currnet Sharing  <5%
DC Component ≤100mV
Unbalance Load Capability 100% unbalanced load
BATTERY
Nominal Voltage ±192Vdc ±360Vdc ±408Vdc
Charging Current Max. 30A Max. 50A Max. 30A Max. 50A Max. 30A Max. 50A
Protection of Battery Deep Discharge Yes
Battery Start Yes
ENVIRONMENT
Operating Temperature 0-40 ℃(32-104 ℉)
Relative Humidity <95%(non-condensing)
Audible Noise(At 1M) <63 dBA
Protection(IP degree) IP20
DISPLAY
LCD UPS status, I/P&O/P Voltage/Frequency, Load level, Battery voltage
LED UPS working status
INTERFACE
Standard Input dry contact, output dry contact, RS232/RS485, SNMP(optional)
PHYSICAL
Dimensions(W*D*H)mm 600*900*1400 600*900*2000 600*900*1400  600*900*2000 600*900*1400  600*900*2000
Weight UPS System 327kg(N.W.),
362kg(G.W.)
500kg(N.W.),
540kg(G.W.)
345kg(N.W.),
380kg(G.W.)
538kg(N.W.),
570kg(G.W.)
345kg(N.W.),
380kg(G.W.)
538kg(N.W.),
570kg(G.W.)
Power Module 22.1kg(N.W.),24.3kg(G.W.) 25.1kg(N.W.), 27.3kg(G.W.)
✽ All specifications mentioned above are subject to change without prior notice
規格書PDF文檔下載

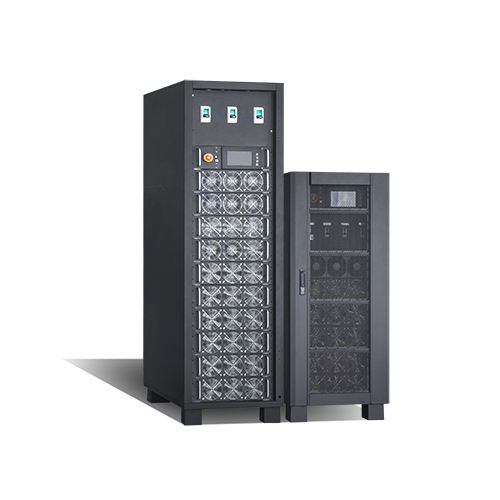

AHR Series 60-200kVA
